PRODUCT PROFILE • RWX+

RWX Sandwich Panel

สรุปข้อมูลสำคัญ

ผนังแบบฉนวน Rockwool (Stone Wool) เกรดพรีเมียม
โดดเด่นเรื่องการ ไม่ลามไฟ (Class A1) ทนความร้อนสูงกว่า 1,000°C
และช่วยลดเสียงได้ดีเยี่ยม เหมาะสำหรับห้องเครื่อง / ห้องไฟฟ้า
และโซนควบคุมอุณหภูมิพิเศษ

FIRE RESISTANCE

Class A1 (Non-Combustible)

SOUND REDUCTION

STC 30+ dB

THICKNESS

50–150 mm

Core : เส้นใยหินบะซอลต์แน่น 100–120 kg/m³

Thermal : ค่า λ = 0.035–0.038 W/m·K

FM Global : รองรับมาตรฐาน FM 4880/4881/4882

Skin : เหล็ก PPGI / SuperDyma / สแตนเลส

RWX
SANDWICH PANEL

คืออะไร

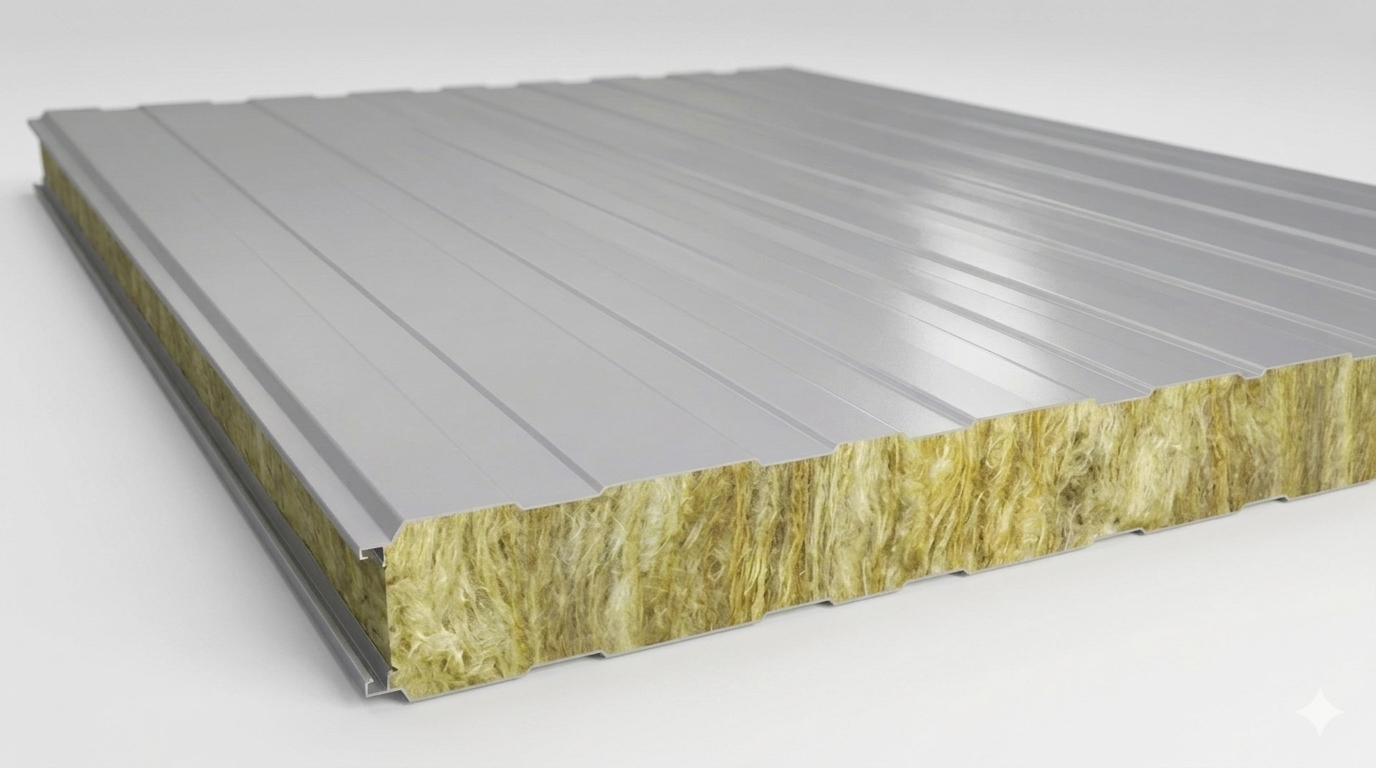

MKS RWX Sandwich Panel คือแผ่นแซนวิชกันความร้อนที่ใช้เส้นใย Stone Wool (Mineral Wool) เป็นแกนกลาง บีบอัดด้วยแผ่นเหล็กเคลือบสี 2 ชั้น ผลิตด้วยกระบวนการทางวิศวกรรมที่ควบคุมคุณภาพตามมาตรฐาน FM Approved และ Euro Class A1 Non-Combustible

คุณสมบัติหลักที่โดดเด่น

01

Non-Combustible

Euro Class A1 fire rating –
ทนความร้อนเกิน 1,000°C
โดยไม่ติดไฟ ไม่ปล่อยควันพิษ
ไม่หยดละลาย

02

Superior Fire Barrier

รองรับการออกแบบตาม
FM 4880/4881/4882 และ
BS 476 (อ้างอิงรายงานทดสอบ
ตามมาตรฐาน)

03

Excellent Acoustic
Insulation

ดูดซับเสียงได้ดีเยี่ยม 30+ dB
(50mm) เหมาะกับห้องเครื่อง
Generator และโรงงานที่ต้องการ
ควบคุมเสียง

04

Water-Repellent &
Moisture Resistant

ไม่ดูดซับความชื้น ป้องกันเชื้อรา
ไม่เสื่อมสภาพจากความชื้น
เหมาะกับสภาพอากาศร้อนชื้น
ของไทย

05

High-Temperature Stability

ช่วงอุณหภูมิใช้งาน: -30°C ถึง +250°C
จุดหลอมเหลว >1,000°C ไม่เสื่อมสภาพ
ตามอายุการใช้งาน

06

Long-Term Durability

อายุการใช้งาน 50+ ปี ไม่หดตัว
ไม่เสื่อมสภาพตามกาลเวลา
Asbestos-free ปลอดภัย

ข้อมูลจำเพาะผลิตภัณฑ์

Specification	Detail
Product Name	MKS RW/L-C Fire proof Sandwich Panel, MKS RW/X-C Fire proof
Width	1200 mm Standard
Length	Up to Requirement / Transport / Container
Facer Material	Superdyma CRP Anti-Bacterial ZM180, Stainless Steel AISI304
Facer Thickness	0.45 – 0.65 mm (APT), FM Approved ≥ 0.55mm (APT)
Facer Color	Off White / Up to Requirement
Surface Type	Flat and Rib
Panel Thickness	40, 50, 75, 100, 125, 150 mm
Thermal Conductivity (λ)	0.036 – 0.038 W/mK
Test Method	FM Approved, BS-476

ผนังกันไฟ

Fire-Rated Walls

ผนังกันไฟชั้น 2-4 ชั่วโมง
สำหรับโรงงาน คลังสินค้า
อาคารสูง
ที่ต้องการมาตรฐาน
FM4880/FM4881

ห้องเครื่อง Generator

/ Electrical

ห้องเครื่องปั่นไฟ ห้องไฟฟ้า
Switchgear Room ที่มี
ความเสี่ยงไฟ + เสียงดัง
ต้องการกันเสียง 30+ dB

Cleanroom

FM4882 Approved

ห้องผลิตยา โรงงานอาหาร
ห้องผลิตชิ้น ต้องการ
FM4882
smoke-sensitive occupancies

ผนังกันเสียงในโรงงาน

โรงงานที่มีเสียงดัง (>85 dB)
ต้องการลด noise ให้พนักงาน
ควบคู่กับการกันไฟ

โรงพยาบาล

/ Healthcare

ห้องผ่าตัด ICU ห้องแยกโรค
ต้องการ Non-Combustible A1
+ anti-bacterial coating

คลังสินค้าเสี่ยงไฟ

/ Hazardous Storage

คลังเก็บเคมี น้ำมัน สารไวไฟ
ที่ต้องการมาตรฐาน
Euro Class A1
non-combustible

FM Standards
Quick Guide

FM4880 = Interior panels (ผนังภายใน, เพดาน) – required for standard fire protection

FM4881 = Exterior panels (ผนังภายนอก) – enhanced wind load testing + FM4880

FM4882 = Cleanroom / Smoke-sensitive (ห้องผลิตยา, อาหาร) – FM4880 + ASTM E84 + 16ft parallel test

Rockwool vs PIR Comparison Chart

Criteria	Rockwool RW100/RW125	PIR/PIR FM	Winner
Fire Performance	★★★★★ Non-Combustible A1 (>1000°C)	★★★ Combustible B/C (PIR FM: up to B-s1)	Rockwool
Thermal Efficiency (λ)	0.036 – 0.038 W/m·K	0.020 – 0.023 W/m·K	PIR
Acoustic Insulation	★★★★ 30+ dB (50mm)	★★★ 22 – 26 dB	Rockwool
Weight	Heavier (15 – 29 kg/m²)	Lighter (8 – 15 kg/m²)	PIR
Moisture Resistance	★★★★ Water-repellent	★★★★★ Closed-cell hydrophobic	PIR
Installation	Medium (requires structural support)	Easier (lightweight)	PIR
FM Approval	FM4880, FM4881, FM4882	FM4880, FM4881 (FM grade only)	Both
Cost	Higher initial cost	Moderate (FM grade: premium)	PIR
Lifespan in Fire Zones	50+ years (non-degrading)	20 – 30 years	Rockwool

เลือก RWX เมื่อ:

ความปลอดภัยสำคัญที่สุด

→ ต้องการ Non-Combustible A1
โซนเสี่ยงไฟสูง

→ ห้องเครื่อง, คลังเคมี, โรงงาน
ต้องการกันเสียงดี

→ 30+ dB sound reduction
ประกันภัยกำหนด

→ บางกรมธรรม์ต้องการ A1
FM4882 Cleanroom

→ โรงงานยา, โรงงานอาหาร
ใช้งานระยะยาว

→ อายุ 50+ ปี, ไม่เสื่อมสภาพ

เลือก PIR เมื่อ:

เน้นประหยัดพลังงาน

→ ห้องเย็น, คลังสินค้าแช่แข็ง
จำกัดน้ำหนัก

→ โครงสร้างเดิม, อาคารเก่า
จำกัดพื้นที่

→ ผนังบาง (PIR บางกว่า 30%)
งบประมาณจำกัด

→ PIR ราคาถูกกว่า RWX
กันไฟพอใช้

→ B-s1 เพียงพอ (PIR FM)
ติดตั้งง่ายกว่า

→ น้ำหนักเบา, แรงงานน้อย

เกณฑ์ระดับกันไฟ

Application Type	Fire Rating Required	Recommended Thickness	Notes
Low fire risk areas (พื้นที่เสี่ยงไฟต่ำ)	1–2 hours	50–75 mm	Offices meeting rooms general partitions
Generator rooms (ห้องเครื่องปั่นไฟ)	2–3 hours	75–100 mm	Requires acoustic + fire protection
Chemical storage (คลังเคมี)	3–4 hours	100–150 mm	High hazard maximum fire protection
Cleanrooms FM4882 (ห้องผลิตยา/อาหาร)	2–3 hours	75–100 mm	Smoke-sensitive + GMP requirements
Fire escape corridors (ทางหนีไฟ)	2 hours minimum	75–100 mm	Building code compliance required

เกณฑ์กันเสียง

Panel Thickness	Sound Reduction (dB)	Suitable For
50 mm	30–32 dB	Light noise control office partitions
75 mm	35–37 dB	Moderate noise small generator rooms
100 mm	38–40 dB	High noise factories large generators (500kVA+)
125–150 mm	41–43 dB	Extreme noise control recording studios hospitals near generators

น้ำหนักตามความหนา

Thickness (mm)	U-Value RW100 (W/m²·K)	U-Value RW125 (W/m²·K)	R-Value RW100 (m²·K/W)	R-Value RW125 (m²·K/W)
50	0.66	0.68	1.52	1.47
75	0.44	0.45	2.27	2.21
100	0.33	0.34	3.03	2.94
125	0.26	0.27	3.79	3.68
150	0.22	0.23	4.55	4.41

ค่าฉนวนความร้อน

Thickness (mm)	Weight RW100 (kg/m²)	Weight RW125 (kg/m²)	Structural Consideration
50	15	16	Light – suitable for standard structures
75	18.5	19.5	Medium – standard steel support required
100	22	23.5	Heavy – verify structural capacity
125	25.5	27	Very heavy – reinforced support needed
150	29	31	Maximum – special structural design required

ปัจจัยราคา |
Pricing Factors for
RWX Panels

ราคา RWX Sandwich Panel ขึ้นอยู่กับปัจจัยหลายประการ เพื่อช่วยวางแผนงบประมาณได้แม่นยำ

ใบรับรองของ MKS PANEL

ความหนา Panel |
Thickness

50-75mm: ราคาต่ำสุด (Standard)

100mm: ราคากลาง (Most Popular)

125-150mm: ราคาสูงสุด (+30-50%)

เกรดผิวโลหะ |
Facer Grade

PPGI Color: Standard pricing

ZM180 Anti-Bacterial: Premium +10-15%

Stainless AISI304: Premium +40-60%

💡 Cleanroom = Anti-Bacterial coating required

FM Certification Level

FM4880/FM4881: Standard FM approval

FM4882 Cleanroom: Enhanced testing +10-15%

💡 FM4882 = extra ASTM E84 + 16ft test

ความยาว Panel |
Panel Length

Standard (3-6m): ราคาปกติ

Long Panel (>8m): Transport premium +5-10%

Custom Cut: May have minimum order

💡 Panel ยาว = ลดรอยต่อ แต่ต้นทุนขนส่งสูง

ปริมาณสั่งซื้อ |
Order Quantity

Small (2,000 m²): Project pricing 10-15% off

💡 Minimum order อาจมีสำหรับ custom specs

Installation & Logistics

Weight: 15-29 kg/m² → structural support

Labor: 15-25% more than PIR

Accessories: Fire-rated sealants +5-8%

💡 ต้องคำนวณต้นทุน support structure

คำถามที่พบบ่อย | Frequently Asked Questions (FAQ)

RWXแตกต่างจาก PIR อย่างไร ?

Rockwool ทำจาก Stone Wool (หินบะซอลต์) ซึ่งเป็นวัสดุ Non-Combustible Euro Class A1 ทนความร้อนเกิน 1000°C โดยไม่ติดไฟ ไม่หลอมละลาย เหมาะกับโซนเสี่ยงไฟสูง ในขณะที่ PIR ทำจากโฟม Polyisocyanurate ซึ่งเป็นวัสดุอินทรีย์ติดไฟได้ (Class B/C หรือ B-s1 สำหรับ PIR FM) แต่มีค่าฉนวนความร้อนดีกว่า (λ 0.020-0.023 W/m·K เทียบกับ Rockwool 0.036-0.038 W/m·K) และน้ำหนักเบากว่า เหมาะกับงานห้องเย็นหรืองานที่จำกัดน้ำหนัก

FM4880, FM4881, FM4882 แตกต่างกันอย่างไร ?

FM4880 เป็นมาตรฐานพื้นฐานสำหรับ Interior Panels (ผนังและเพดานภายใน) ต้องผ่านการทดสอบไฟในห้องมุม (corner room test) และ parallel panel test

FM4881 เป็นมาตรฐานสำหรับ Exterior Panels (ผนังภายนอก) ต้องผ่านทดสอบทั้งหมดของ FM4880 บวกกับการทดสอบแรงลมและสภาพอากาศภายนอก

FM4882 เป็นมาตรฐานสำหรับ Cleanroom และพื้นที่ sensitive ต่อควัน ต้องผ่านทดสอบ FM4880 + ASTM E84 (surface burning) + 16-foot parallel panel test เหมาะกับโรงงานยา โรงงานอาหาร และโรงงานผลิตชิพ

ความหนา 100mm กันไฟได้กี่ชั่วโมง ?

Rockwool Panel ความหนา 100mm โดยทั่วไปสามารถให้ระดับกันไฟ 2-3 ชั่วโมง (120-180 นาที) ตามมาตรฐาน BS-476 หรือ ASTM E119 อย่างไรก็ตาม ระดับกันไฟที่แท้จริงขึ้นอยู่กับหลายปัจจัย เช่น:
• ความหนาและเกรดของ facer (แผ่นเหล็กเคลือบ)
• ระบบ jointing และ sealing
• การติดตั้งและโครงสร้างรองรับ
• ผลการทดสอบไฟเต็มระบบ (full assembly test)

สำหรับโปรเจกต์ที่ต้องการมาตรฐานสูง แนะนำให้ใช้ MKS Rockwool ที่มีใบรับรอง FM Approved พร้อมผลทดสอบเต็มระบบ

RWXกันเสียงได้ดีแค่ไหน ?

❓ RWX กันเสียงได้ดีแค่ไหน ?

RWX มีคุณสมบัติกันเสียงดีเยี่ยมเนื่องจากโครงสร้างเส้นใยที่สามารถดูดซับคลื่นเสียงได้:
• 50mm: ลดเสียงได้ ~30-32 dB
• 75mm: ลดเสียงได้ ~35-37 dB
• 100mm: ลดเสียงได้ ~38-40 dB
• 125-150mm: ลดเสียงได้ ~41-43 dB

เหมาะสำหรับห้องเครื่อง Generator, โรงงานที่มีเสียงดัง, ห้องบันทึกเสียง, โรงพยาบาล หรือพื้นที่ที่ต้องการควบคุมเสียงรบกวน ซึ่งดีกว่า PIR ที่ให้ค่าประมาณ 22-26 dB เท่านั้น

ห้อง Generator ควรใช้ RWXความหนาเท่าไร ?

สำหรับห้องเครื่อง Generator แนะนำ 100-125mm โดยพิจารณาจาก:

กำลังเครื่อง:
• <250 kVA: 75-100mm (sound ~35-38 dB)
• 250-500 kVA: 100mm (sound ~38-40 dB)
• >500 kVA: 125mm (sound ~41+ dB)

ระยะห่างจากพื้นที่ทำงาน:
• ติดกับออฟฟิศ: ใช้ 125mm
• ห่างจากคน >20m: 75-100mm เพียงพอ

นอกจากนี้ต้องคำนึงถึงข้อกำหนด fire rating (โดยปกติ 2-3 ชั่วโมง) และมาตรฐาน FM4880 ถ้าเป็นอาคารเอาประกันภัย

RWX ทนความชื้นได้ไหม ?

MKS RWX Sandwich Panel มีคุณสมบัติ Water-Repellent (กันน้ำ) แต่ไม่ใช่ Waterproof อย่างสมบูรณ์:

✅ ทนได้:
• ความชื้นสูงในอากาศ (80-90% RH)
• ฝนกระเด็น (ถ้าผิว sealed ดี)
• สภาพอากาศร้อนชื้นของไทย

❌ ไม่แนะนำ:
• แช่น้ำโดยตรง
• พื้นที่รั่วซึมน้ำบ่อย
• ห้องเย็นที่มี condensation มาก

สำหรับพื้นที่ชื้นสูง แนะนำใช้ Stainless steel facer หรือเคลือบกันสนิม พิเศษ และทำ proper sealing ที่รอยต่อ

ติดตั้ง RWXPanel ยากไหม ?

การติดตั้ง RWX ต้องการความระมัดระวังมากกว่า PIR เนื่องจาก:

ความท้าทาย:
• น้ำหนักมากกว่า (15-29 kg/m² vs 8-15 kg/m² ของ PIR)
• ต้องใช้ structural support แข็งแรงกว่า
• ต้องใช้ fire-rated sealant ที่รอยต่อ
• ต้องระวังไม่ให้เกิดรอยแตกที่ facer

ข้อแนะนำ:
• ใช้ช่างที่มีประสบการณ์ติดตั้ง RWX โดยเฉพาะ
• ตรวจสอบโครงสร้างรับน้ำหนักก่อนติดตั้ง
• ใช้อุปกรณ์เสริมที่ FM Approved
• Follow ระเบียบการติดตั้งตาม FM Global standards

MKS มีทีมติดตั้งมืออาชีพพร้อม supervise งานเพื่อรับประกันคุณภาพตามมาตรฐาน

Product Overview

TOPIC	SPECIFICATIONS / DETAILS
Product Name	MKS RW–C Fire proof Sandwich Panel MKS RWX–C Fire proof Sandwich Panel
Standard Width	1,200 mm. (Effective Width)
Length Capacity	Customized per requirement / Optimized for Container Transport
Skin Material (Facer)	Superdyma CRP Anti-Bacterial ZM180 Stainless Steel AISI304 PPGL / PPGI Color Steel
Facer Thickness	0.45 – 0.65 mm. (APT) FM Approved Spec: ≥ 0.55 mm. (APT)
Available Colors	Off White (Standard) / Custom Colors Available
Surface Profiles	Flat (เรียบ) and Rib (ลอน)
Panel Thickness	40 / 50 / 75 / 100 / 125 / 150 mm.
Thermal Conductivity (K)	0.036 – 0.038 W/mK
Certification & Testing	FM Approved (Standard 4880/4881/4882) BS–476 Fire Test Certified

Product Profile

Sandwich Panel Steel Surface

Technical Data

Wind Loading for Open Area or Coast Geography
(Ref. Building Law)

Wind Loading for Open Area or Coast Geography
(Ref. Building Law)

Technical Parameter RW For Sandwich Panel

PROPERTY	RW100	RW125	STANDARD
Compression Strength (kPa)	120	140	EN 826
Density (Kg/m³)	100	125	EN 1620
Tensile Strength (kPa)	180	215	EN 1607
Shear Strength (kPa)	47	65	EN 12090
Thermal Conductivity (k) (W/mK)	0.033	0.034–0.038	ASTM C518
Fire Performance	Non-Combustible Euro Class A1	Non-Combustible Euro Class A1	EN 13501-1
Application Temp Range	–30 °C to 250 °C	–30 °C to 250 °C	ASTM E794
Melting Point of Core	> 1,000 °C	> 1,000 °C	ASTM C1104
Water Vapor Absorption	< 0.04% by vol.	< 0.04% by vol.	EN 1609
Water Absorption	< 1.0 kg/m²	< 1.0 kg/m²	EN 1609

* การทดสอบค่าการนำความร้อน (Thermal conductivity) ดำเนินการที่อุณหภูมิเฉลี่ย 20ºC ตามมาตรฐาน ASTM C518 โดยห้องปฏิบัติการภายนอกที่ได้รับการรับรอง แนะนำให้เผื่อปัจจัยด้านความปลอดภัย 20% ในการออกแบบ
(Thermal conductivity is tested at mean temperature of 20ºC in accordance with ASTM C518 by external accredited laboratory. It is recommended to have a safety factor of 20% as design.)

** การใช้งานที่อุณหภูมิต่ำกว่า 0ºC แนะนำให้ใช้ได้ก็ต่อเมื่อมีการซีลกันไอน้ำที่ด้านอุ่นอย่างเหมาะสม
(Applications below 0ºC are only recommended, when vapour seal at warm side is adequately.)

Calculation Proportise

Thickness (mm)	U-Value (W/m²·K)		R-Value (m²·K/W)
Thickness (mm)	RW100	RW125	RW100	RW125
50	0.66	0.68	1.52	1.47
75	0.44	0.45	2.27	2.21
100	0.33	0.34	3.03	2.94
125	0.26	0.27	3.79	3.68
150	0.22	0.23	4.55	4.41

* หมายเหตุ: ตารางนี้ใช้สำหรับอ้างอิงเท่านั้น (ค่า Thermal conductivity (k) ของ RW100 คือ 0.033 W.m/k และ RW125 คือ 0.034)

Rockwool Sandwich Panel Selection

(Steel Thickness 0.55mm. (TCT))

Thickness (mm)		50	75	100	125	150
Weight (kg/m²)	RW100	15.10	18.20	21.35	24.50	27.60
Weight (kg/m²)	RW125	16.75	19.85	23.00	26.10	29.25
* น้ำหนักประมาณการ (Estimated weight) คำนวณที่ความหนาเหล็กมาตรฐาน 0.50/0.50 mm.

* Panel weight (kg/m²) use for reference

ติดต่อทีมผู้เชี่ยวชาญ

รับคำปรึกษาและประเมินโครงการเบื้องต้น ฟรี!!

ครบจบในที่เดียว สำหรับงานอุตสาหกรรมของคุณ

ส่งมอบตรงเวลา

วางแผนและควบคุม
ทุกขั้นตอน

โรงงานผลิต
มาตรฐาน

ควบคุมคุณภาพ
ด้วยเครื่องจักรทันสมัย

ทีมวิศวกร
มืออาชีพ

ให้คำแนะนำและออกแบบ
อย่างเหมาะสม

รับประกัน
คุณภาพสินค้า

มั่นใจในคุณภาพสินค้า
และบริการหลังการขาย

ช่องทางการติดต่อ

CALL CENTER

098-272-1979

EMAIL

contact@munkongsteel.com

สำนักงานใหญ่ (ชลบุรี)

เลขที่ 8 หมู่ที่ 9 ต.หนองอิรุณ
อ.บ้านบึง จ.ชลบุรี 20220

สำนักงานขายกรุงเทพฯ

1/348 ซอยอ่อนนุช 59/1 ถ.สุขุมวิท 77
แขวงประเวศ เขตประเวศ กรุงเทพฯ 10250

ติดต่อขอใบเสนอราคา

กรอกข้อมูลด้านล่าง เพื่อรับคำปรึกษาและใบเสนอราคาเบื้องต้น
ฟรีจากทีมผู้เชี่ยวชาญ MKS

Build Strong
from Start to Finish

MKS พร้อมเคียงข้างคุณในทุกขั้นตอน ตั้งแต่การวางแผน
เลือกโซลูชั่นไปจนถึงการใช้งานจริง เพื่อให้ทุกโครงการ
“แข็งแรง มั่นใจ และยั่งยืน”

โทรหาเรา ติดต่อเรา

แข็งแรง
วัสดุคุณภาพสูง ได้มาตรฐาน

มั่นใจ
บริการโดยทีมงานมืออาชีพ

ยั่งยืน
ใส่ใจสิ่งแวดล้อมเพื่ออนาคต

ติดต่อทีมผู้เชี่ยวชาญ
